商用硅鋁冷凝鍋爐
非常安全：最新規范生產
1、密閉燃燒無明火、四重超溫保護、爐內水流平衡保護、燃氣低壓保護、煙溫保護、風壓保護、火焰狀態熄火保護、燒頭本體堵塞保護、空濾堵塞報警、智能自診斷等
2、控制器內置功能：定時啟停、定時控溫、自動防凍等。

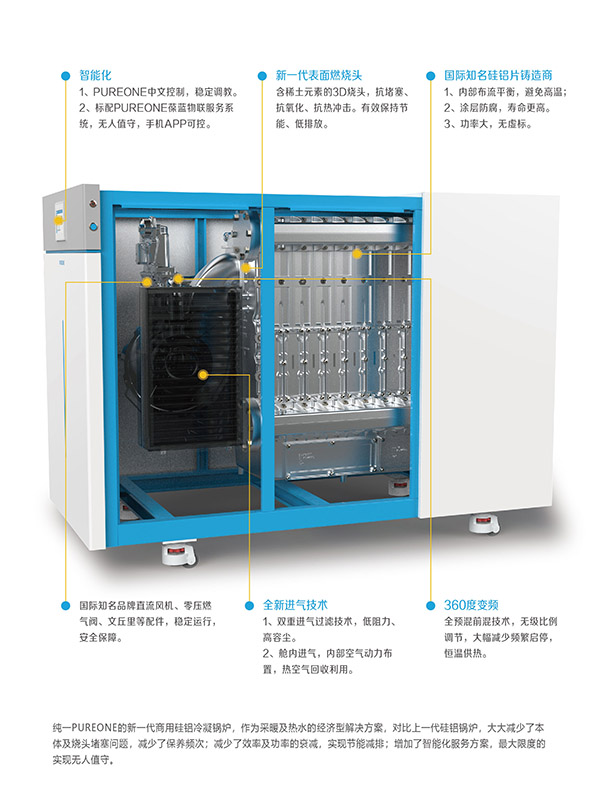

非常穩定：全新硅鋁應用技術
優勢：
1、水溫恒定、360度變頻：變頻無極比例調節燃燒器，不受燃氣壓力變化干擾，可迅速17%~100%變頻調節火焰，保持水溫恒定及持續。
2、低氮排放：全預混前混表面燃燒降氮技術，NOx低至16mg/Nm³
3、節約燃料：硅鋁一體式冷凝結構，熱效率可達108%。
純一系列升級功能：
1、全新進氣技術(專利)：雙重進氣過濾技術，同時滿足低阻力、高灰塵容納，大幅延長保養周期；艙內進氣，內部降溫，熱空氣回收利用。
2、燒頭抗堵塞技術（專利)：全新燒頭結構，有效避免燒頭堵塞，避免效率及功率衰減，持續節能。
3、全新點火技術：可有效避免點火失敗。
4、采用葆藍云物聯：APP操作、廠家動服務，最大限度無人值守。

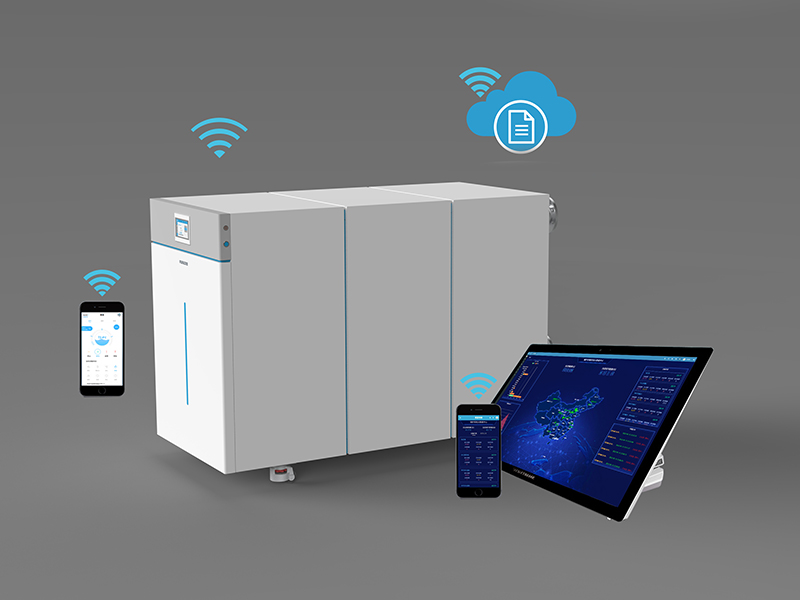

非常未來：最大限度無人值守
1、遠程與智能：手機APP遠程操控、售后APP遠程守護、本地大屏直觀操作、遠程大屏周期巡檢，廠家與您共同進行成本控制與安全守護。
2、多級智慧互聯：智慧啟停、變頻、輪候。
| 項目 |
型號 單位 |
PAL99 | PAL120 | PAL240 | PAL350 | PAL550 | PAL700 | PAL1050 | PAL1275 | PAL1400 | PAL1750 | PAL2100 | PAL2800 | PAL3500 | |
| 輸出熱負荷 | kW | 99 | 120 | 240 | 350 | 550 | 700 | 1050 | 1275 | 1400 | 1750 | 1950/2100 | 2550/2800 | 3500 | |
| Kcal×104 | 9 | 10 | 20 | 30 | 47 | 60 | 90 | 110 | 120 | 150 | 150/180 | 220/240 | 300 | ||
| 運行壓力 | Mpa | 0.6 | 0.098 | ||||||||||||
| 熱效率 | % | 96~108 | |||||||||||||
| 氮氧化物排放 | mg/Nm³ | ＜20 | |||||||||||||
| 最高出水溫度* | ℃ | 85 | |||||||||||||
| 水容量 | L | 14 | 14 | 26 | 33 | 60 | 76 | 105 | 105 | 140 | 160 | 421 | 533 | 645 | |
| 水流量(△T=20℃) | m³/h | 4.5 | 5 | 10 | 15 | 24 | 30 | 45 | 55 | 60 | 75 | 90 | 120 | 150 | |
| 水流量(△T=10℃) | m³/h | 9 | 10 | 20 | 30 | 48 | 60 | 90 | 110 | 120 | 150 | 180 | 240 | 300 | |
| 壓力損失(△T=20℃) | Kpa | 10 | 11 | 10 | 10 | 11 | 12 | 12 | 12 | 12 | 13 | 13 | 14 | 14 | |
| 燃燒/換熱方式 | 全預混、無級比例調節、表面燃燒、硅鋁換熱器、側燒 | ||||||||||||||
| 適用燃料 | NG、LNG、CNG、LPG | ||||||||||||||
| 供氣壓力（動壓） | Kpa | 1.5-6 | 1.5-8 | 1.5-12 | |||||||||||
| 峰值耗氣量 | Nm³/h | 9 | 12 | 24 | 35 | 55 | 69 | 105 | 125 | 139 | 170 | 195/210 | 255/280 | 348 | |
| 電參數 | 電壓 | V/HZ | 220/50 | 380/50 | |||||||||||
| 峰值電功率 | KW | 0.26 | 0.26 | 0.35 | 0.45 | 1.1 | 1.2 | 1.7 | 2.6 | 2.6 | 3.1 | 8 | 8.6 | 12 | |
| 外形尺寸 | 長 | mm | 810 | 810 | 1540 | 1540 | 1850 | 1850 | 2135 | 2135 | 2867 | 2867 | 2990 | 3100 | 3450 |
| 寬 | mm | 570 | 570 | 710 | 710 | 940 | 940 | 940 | 940 | 1060 | 1060 | 1300 | 1300 | 1300 | |
| 高 | mm | 1080 | 1080 | 1230 | 1230 | 1430 | 1430 | 1430 | 1430 | 1480 | 1480 | 1800 | 1800 | 1800 | |
| 重量 | 運輸重量 | KG | 107 | 107 | 280 | 350 | 470 | 510 | 650 | 660 | 820 | 900 | 1250 | 1950 | 2250 |
| 運行重量 | KG | 121 | 121 | 306 | 383 | 530 | 586 | 755 | 765 | 960 | 1060 | 1671 | 2483 | 2895 | |
| 接口尺寸 | 供回水口 | A | DN32 | DN32 | DN65 | DN65 | DN100 | DN100 | DN100 | DN100 | DN100 | DN100 | DN150 | DN150 | DN200 |
| 燃氣管 | A | DN20 | DN20 | DN32 | DN32 | DN40 | DN40 | DN50 | DN50 | DN50 | DN65 | DN65 | DN80 | DN100 | |
| 煙囪 | mm | 110 | 110 | 200 | 200 | 250 | 250 | 250 | 250 | 315 | 315 | 400 | 400 | 400 | |
| 冷凝水排放口 | A | DN20 | DN20 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN32 | DN32 | DN32 | |
*以上數據僅作參考，如有規格及技術上的變化，均以產品出廠技術文件為準。
